     Kelebek Vana


 Sipariş        Detaylar


Detaylar

SMS çapları tam bir aralığı kapsar kendi üretim hattı DIN veya BS standartlarına uygun çift flanşlı kelebek vanalar geniş bir yelpazede üretilmektedir.

DN150 mm ,  DN3000 mm
 Sfero döküm gövdeli ve disk , entegre ayak flanşlar veya disk konumlandırma , çift eksantriklik vanaları uygun ve güvenilir bir çalışma sağlar .

 Standart üretim PN10 ve 16 yanı sıra, , 25 bar basınça kadar istek üzerine üretilebilir.




Uygulamalı Standartları

boyutları DIN 3202 F4 veya BS 5155 kısa gövde uygun Yüz yüze DIN 2501, ISO 2531 ve BS4504 onaylamak Flanşlar vanalar DIN 50049 göre test edilmektedir.


  • Su temini tesisleri
    • pompa istasyonları
    • yüksek düzey rezervuarları
    • filtre sistemleri
    • boru hatları
      (agresif arıtılmamış su, deniz suyu ve arıtma tesisleri için kauçuk astar)

  • Güç istasyonları
    • birincil ve ikincil soğutma devreleri
  • Kimya sanayi
    • tedavi edilmezse, süreç ve dolaşan su boruları (alkalin ve asit hizmetler için kauçuk astar ile birlikte)
  • Atık su
    • yüksek su pompa istasyonları
    • su motorları
    • açıklama bitkiler
Avantajları

SMS Kelebek Vanalar avantajları şu şekilde sıralanabilir;
  • İşlevsel tasarım
  • Daha küçük alan gereksinimi
  • Mükemmel akış özellikleri
  • Yüksek dereceli güvenlik
  • Yüksek kaliteli üretim
  • Çeşitli malzeme uygulamaları
  • % 100 test ve kalite kontrol edilen ürünler
  • Kolay kurulum
  • Su, petrol ve diğer sıvı transfer sistemleri
  • Basit kullanım
  • Uzun hizmet ömrü
  • Bakım gerektirmeyen operasyon
  • Mükemmel sızdırmazlık her iki yönde de
  • Düşük tork gereksinimleri
Aksesuarlar

  • Elektrik aktüatörleri
  • Hidrolik aktüatörler
  • Uzatma mil ve pozisyon göstergesi ile baş stok
  • Pozisyon göstergesi ile uzatma mili ve yüzey kutusu
    gömülü montaj

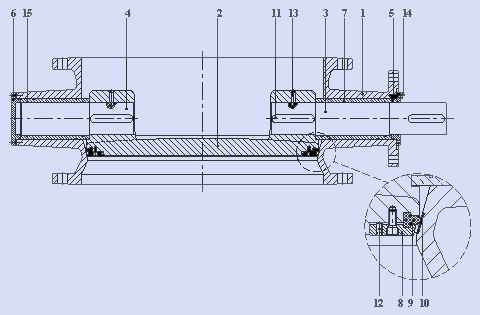

Ürün NoParça Adı              Malzeme
StandartIsteğe bağlı
1VücutGGG 40-50Dikişli çelik
2DiskGGG 40-50AISI 304
3Şaft SürüşX20Cr13AISI 304-316
4ŞaftX20 Cr13AISI 304-316
5Kupası RulmanGGG 40-50
6Boş KupasıGGG 40-50
7Yatak BurcuBronz
8Seal Germe HalkasıGGG 40-50Paslanmaz Çelik
9Mühür YüzükEPDMNBR
10Koltuk YüzeyAISI 316L
11AnahtarSt 70.2Paslanmaz Çelik
12Emniyet pimi8.8 CadmiertPaslanmaz Çelik
13Emniyet pimi8.8 CadmiertPaslanmaz Çelik
14Altıgen Bolt8.8 Cadmiert
15O-ringEPDMNBR

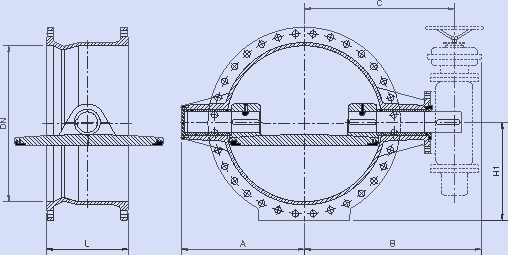

DNKASA BOYUTLARI
DIN 3202 F4BS 5155 Kısa VücutPN 10PN 16PN 25
LLABCH1ABCH1ABCH1
150210140190255190145190255190145185265230150
200230152195290255170195290255170190330275185
250250165220350300200220350300200215355300215
300270178290405350230290405350230285415360250
350290190280415360255280415360260315445390285
400310216310430375285345525455290350520465315
450330222390425470310390550480320405705500340
500350229380500445335425565600360465775570370
600390267440585515390510730620420570870670425
700430292580810700450580810700455655965760485
8004703186508857755106508857755156701000805550
90051033069589078056073510458955657601090890600
100055041076010358856158501190104063084012351035665
1100590440890123010806808901230108069087512751085715
1200630470890115011157309551300112574598512801090770
1300670500103513051155780103513401165795102513551165825
1400710530104014051230840104014051230845101514751265880
1500750530113014301255910112014301255910111015251315935
1600790600118515001325960118515801365965123016251415995
1800870670129517301515106012951730151510651340178015651100
200095076013901835162011651390183516201175----
2200-760 *14901930171512751490193017151280----
2400-850 *17602200195013751760220019501385----
2500-850 *16602050190014301660205019001430----
2600-900 *18602300205014801860230020501485----
2800-900 *1960240021501590--------
3000-950 *2060250022501705--------

* Boyutlar DN200 daha yüksek standartlarda dahil değildir.

   Bu boyutlar acc verilir. SMS üretim programı

- Boyutlar milimetre cinsinden

- Herhangi bir bildirimde bulunmaksızın değişiklik yapılabilir

P

Parça Adı Malzeme

  • 1-Konut GGG 40
  • 2 Vidalı St 70.2
  • 3-Helisel Dişli GGG 50
  • 4-Sürtünmesiz Rulman
  • 5-Vitesli Kılıfı GGG 40
  • 6-Spur Gear GGG 50
  • 7-Pinyon Mil St 70.2
  • 8-Ayarlı Durdur 8.8 Cadmiert

SMS - KELEBEK VANA TORK DEĞERLERİ - PN10

DN

Vana mili tork

Kgcm.

Şanzıman oranı

No 90 valf açmak için döner o

Tork Aktüatör mili gerekli

Kgcm



Önerilen AUMA aktüatör tipi



200

3970

DTK125

50:1

12,5

184,5

SA07.1



250

5950

DTK125

50:1

12,5

276

SA07.1



300

9375

DTK125

50:1

12,5

436

SA07.5



350

11150

DTK125

50:1

12,5

518

SA07.5



400

17800

DTK125

50:1

12,5

828

SA10.1



450

20500

DTK125

50:1

12,5

953

SA10.1

500

23000

DTK125

50:1

12,5

1070

SA10.1

600

40000

DTK160

54:1, 3,8:1

51

450

SA07.5

700

65000

DTK200

49:1, 06:01

73,5

514

SA07.5

800

93750

DTK200

49:1, 06:01

73,5

741

SA10.1

900

131500

DTK200

49:1, 06:01

73,5

1040

SA10.1

1000

187500

DTK250

51:1 5,6:1,, 5,6:1

400

280

SA07.5

1100

247000

DTK250

51:1 5,6:1,, 5,6:1

400

360

SA07.5

1200

306000

DTK250

51:1 5,6:1,, 5,6:1

400

445

SA07.5

1300

359500

DTK250

51:1 5,6:1,, 5,6:1

400

522

SA10.1

1400

385000

DTK250

51:1 5,6:1,, 5,6:1

400

560

SA10.1

1500

469000

DTK322

53:1, 5,6:1, 5,6:1

415,5

660

SA10.1

1600

562500

DTK322

53:1, 5,6:1, 5,6:1

415,5

810

SA10.1

1800

780000

DTK400

52:1, 06:01, 06:01

468

1090

SA14.1

2000

1060000

DTK400

52:1, 06:01, 06:01

468

1360

SA14.1

2200

1290000

DTK400

52:1, 06:01, 06:01

468

1660

SA14.1

2400

1530000

DTK400

52:1, 06:01, 06:01

468

1960

SA14.1

2500

1660000

DTK400

52:1, 06:01, 06:01

468

2125

SA14.5

2600

1900000

DTK500

52:1, 16:01, 06:01

1248

885

SA10.1-SA14.1

2800

2350000

DTK500

, 52:1, 16:01, 06:01

1248

1094

SA14.1

3000

2750000

DTK500

, 52:1, 16:01, 06:01

1248

1320

SA14.1

SMS - KELEBEK VANA TORK DEĞERLERİ - PN16

DN

Vana mili tork

Kgcm.

Şanzıman oranı

No 90 valf açmak için döner o

Tork aktüatör şaft kgcm gerekli

 Recommenden AUMA aktüatör tipi

200

6250

DTK125

50:1

12,5

265

SA07.1-SA07.5

250

9500

DTK125

50:1

12,5

441

SA07.5

300

15000

DTK125

50:1

12,5

697

SA10.1

350

19000

DTK125

50:1

12,5

883

SA10.1

400

23500

DTK160

54:1, 3,8:1

51

266

SA07.5

450

36000

DTK160

54:1, 3,8:1

51

408

SA07.5

500

46000

DTK160

54:1, 3,8:1

51

521

SA07.5

600

88000

DTK200

49:1, 06:01

73,5

696

SA10.1

700

115000

DTK200

49:1, 06:01

73,5

909

SA10.1

800

150000

DTK200

49:1, 06:01

73,5

1062

SA10.1

900

210000

DTK250

51:1 5,6:1,, 5,6:1

400

305

SA07.5

1000

300000

DTK250

51:1 5,6:1,, 5,6:1

400

436

SA07.5

1100

350000

DTK250

51:1 5,6:1,, 5,6:1

400

508

SA10.1

1200

450000

DTK322

53:1, 5,6:1, 5,6:1

415,5

629

SA10.1

1300

540000

DTK322

53:1, 5,6:1, 5,6:1

415,5

755

SA10.1

1400

630000

DTK322

53:1, 5,6:1, 5,6:1

415,5

881

SA10.1

1500

720000

DTK322

53:1, 5,6:1, 5,6:1

415,5

1007

SA10.1-SA14.1

1600

900000

DTK400

52:1, 06:01, 06:01

468

1118

SA14.1

1800

1250000

DTK400

52:1, 06:01, 06:01

468

1552

SA14.1

2000

1400000

DTK400

52:1, 06:01, 06:01

468

1739

SA14.1

2200

1700000

DTK400

52:1, 06:01, 06:01

468

2100

SA14.5

2400

2450000

DTK500

52:1, 16:01, 06:01

1248

1141

SA14.1

2500

2660000

DTK500

52:1, 16:01, 06:01

1248

1239

SA14.1

SMS - KELEBEK VANA TORK DEĞERLERİ - PN25

DN

Vana mili tork

Kgcm.

Şanzıman oranı

No 90 valf açmak için döner o

Tork aktüatör şaft kgcm gerekli

Önerilen AUMA aktüatör tipi

200

9500

DTK125

50:1

12,5

442

SA07.5

250

15200

DTK125

50:1

12,5

707

SA10.1

300

19200

DTK125

50:1

12,5

893

SA10.1

350

23400

DTK125

50:1

12,5

1088

SA10.1

400

45600

DTK160

54:1, 3,8:1

51

516

SA07.5

450

57600

DTK200

49:1, 06:01

73,5

455

SA07.5

500

73600

DTK200

49:1, 06:01

73,5

582

SA10.1

600

105000

DTK200

49:1, 06:01

73,5

830

SA10.1

700

145000

DTK200

49:1, 06:01

73,5

1030

SA10.1-SA14.1

800

240000

DTK250

, 5,6:1 51:1, 5,6:1

400

349

SA07.5

900

336000

DTK250

51:1, 5,6:1, 6,6:1

400

488

SA07.5-SA10.1

1000

480000

DTK322

, 5,6:1 53:1, 5,6:1

415,5

671

SA10.1

1100

632000

DTK322

, 5,6:1 53:1, 5,6:1

415,5

884

SA10.1

1200

690000

DTK322

, 5,6:1 53:1, 5,6:1

415,5

965

SA10.1

1300

920000

DTK400

52:1, 06:01, 06:01

468

1142

SA14.1

1400

1040000

DTK400

52:1, 06:01, 06:01

468

1290

SA14.1

1500

1200000

DTK400

52:1, 06:01, 06:01

468

1490

SA14.1

1600

1440000

DTK400

52:1, 06:01, 06:01

468

1789

SA14.1

1800

1800000

DTK400

52:1, 06:01, 06:01

468

2236

SA14.5

SMS - KELEBEK VANA TORK DEĞERLERİ - PN40

DN

Vana mili tork

Kgcm.

Şanzıman oranı

No 90 valf açmak için döner o

Tork aktüatör şaft kgcm gerekli

Önerilen AUMA aktüatör tipi

200

14000

DTK125

50:1

12,5

651

SA10.1

250

26000

DTK160

54:1, 3,8:1

51,3

296

SA07.1-SA07.5

300

38000

DTK160

54:1, 3,8:1

51,3

430

SA07.5

350

55000

DTK160

54:1, 3,8:1

51,3

623

SA10.1

400

80000

DTK200

49:1, 06:01

73,5

632

SA10.1

450

110000

DTK200

49:1, 06:01

73,5

870

SA10.1

500

150000

DTK200

49:1, 06:01

73,5

1186

SA10.1-SA14.1

600

220000

DTK250

, 5,6:1 51:1, 5,6:1

400

319

SA07.5

700

320000

DTK250

, 5,6:1 51:1, 5,6:1

400

465

SA07.5

800

420000

DTK322

, 5,6:1 53:1, 5,6:1

415

587

SA07.5-SA10.1

900

580000

DTK322

, 5,6:1 53:1, 5,6:1

415

811

SA10.1

1000

745000

DTK322

, 5,6:1 53:1, 5,6:1

415

1042

SA10.1-SA14.1
